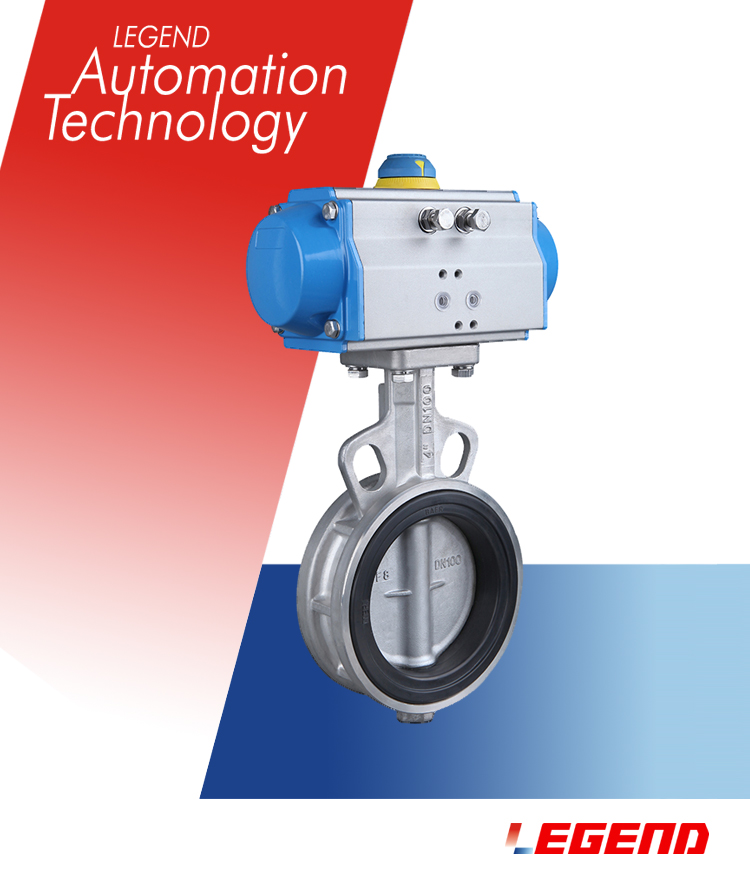

气动软密封蝶阀(不锈钢) 产品概述
气动软密封蝶阀(不锈钢)是工业管道中应用常用的阀门品种之一。气动对夹软密封蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭,操作简单。同时该阀门具有良好的流体控制特性。气动对夹软密封蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯1的阻力,因此通过该阀门所产生的压力降很小,当开启度在大约15°Zhi70°之间时,又能进行灵敏的流量控制,因此大口径的流量调节,蝶阀具有较大的优势。不适用于温度偏高的工艺介质中。
1、密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象。
2、阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好。
3、阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座。
4、法兰对夹孔连接适用多种标准。
公称通径DN(mm) | DN50~1000mm |
---|---|
公称压力(MPa) | PN1.0、1.6、2.5MPa |
阀体形式 | 直通铸造阀体 |
连接形式 | 法兰式、对夹式 |
阀芯形式 | 蝶板式 |
密封填料 | 柔性石墨、聚四氟乙烯 |
基本误差 | 带定位器:小于全行程的±2% |
回差 | 带定位器:小于全行程的±2% |
控制方式 | 开关型(开关两位控制)、调节型(4~20mA控制) |
执行器型号 | PI-TORK、BTS系列单双作用气动执行器 |
---|---|
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30~+70℃ |
作用形式 | 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
气动蝶阀采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,An全可靠;大口径阀门采用系列G型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
零件名称 | 主要材料 |
---|---|
阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨O |
公称通径 | DN(mm) | 50~1000 | ||
---|---|---|---|---|
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
驱动形式 | 气动传动 |
设计标准 | GB/T12238-1989 |
---|---|
法兰连接尺寸 | GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
结构长度 | GB/T12221-1989 |
压力试验 | GB/T13927-2000;JB/T9092-1999 |
材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 |
---|---|---|---|---|---|---|---|---|
英语简称 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
型号代号 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
耐zui高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
耐zui低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
适用工作温度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
