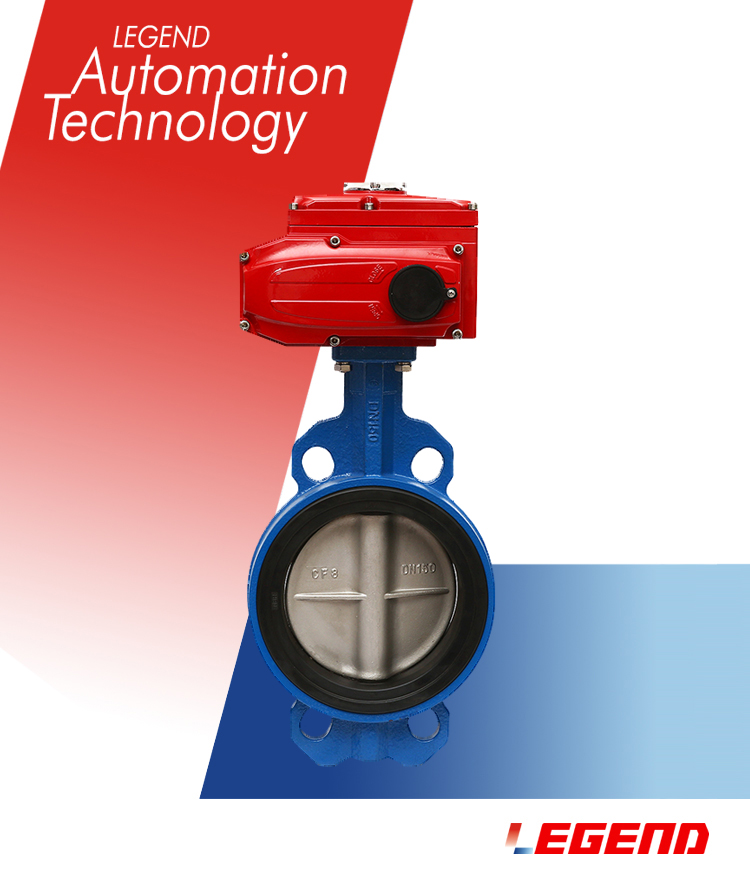

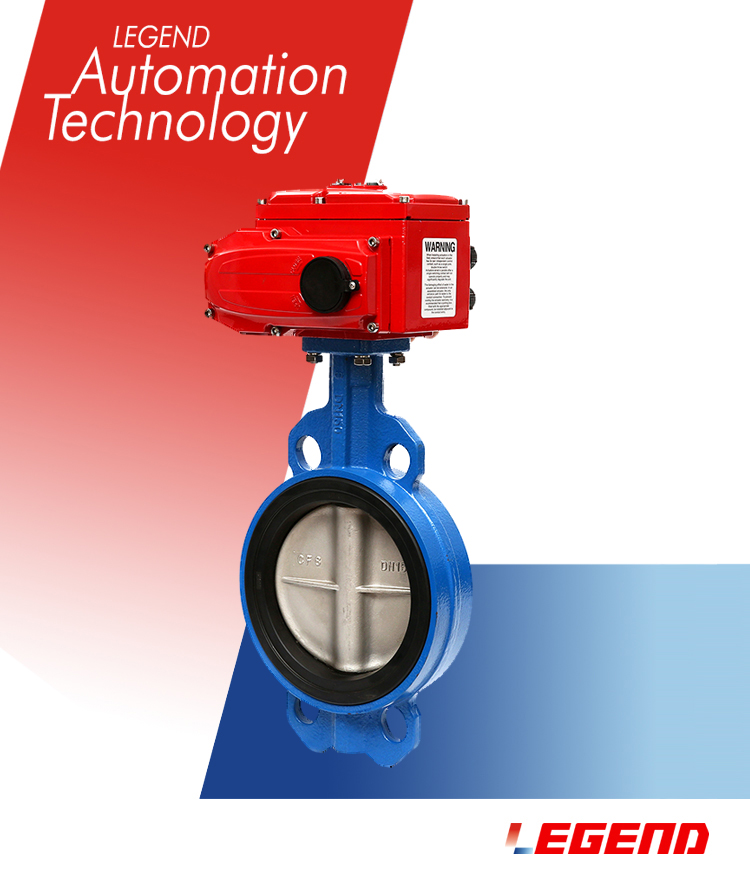

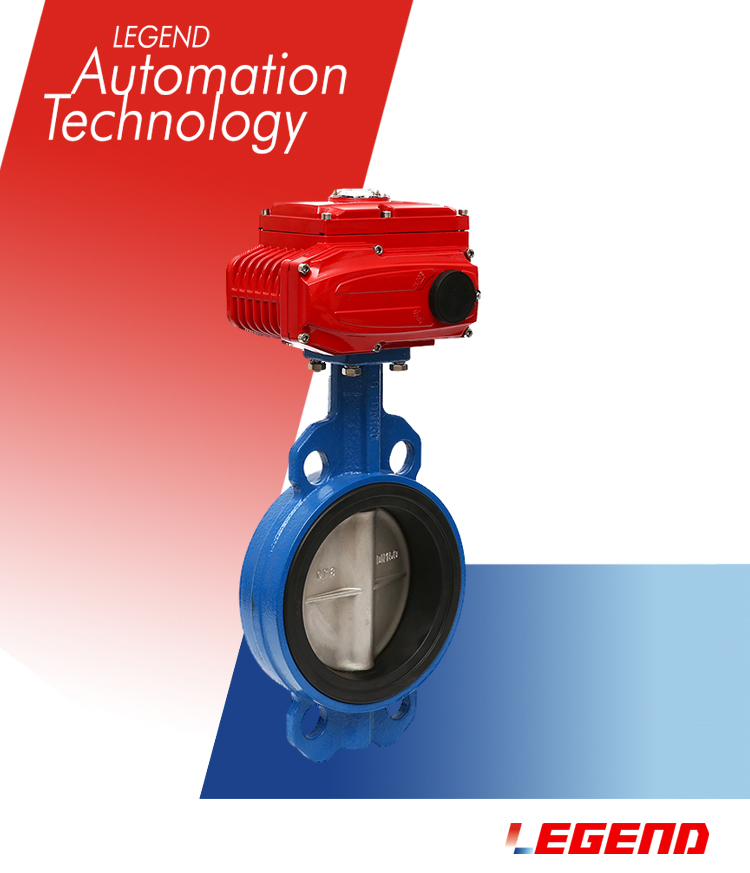

电动对夹软密封蝶阀

电动对夹软密封蝶阀产品概述

罗赞电动对夹软密封蝶阀是采用一体化结构，接入220VAC电源即可控制运转，也可加入控制模块,输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动软密封蝶阀具有功能强，体积小，重量轻，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。电动软密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。

电动对夹软密封蝶阀设计标准

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

电动对夹软密封蝶阀技术参数

公称通径DN(mm)	50～1200
公称压力	PN1.0、1.6MPa
法兰标准	JB/T79、GB/T9113、HG20594-97
连接形式	法兰式、对夹式
阀板形式	垂直板式
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	可配EI-TORK/EXI-TORK等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

电动对夹软密封蝶阀执行器技术参数

执行器类别	引进型EI-TORK系列执行器参数	引进型EXI-TORK系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC
输出力矩	50N·M～2000N·M	50N·M～4000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮.操作
机械限位	电气、机械二重限位	电气、机械二重限位
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT6,ExdⅡ CT5
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	2个 G1/2〞M18*1.5	2个 PF 3/4”
壳体材料	铝合金	铝合金
外涂层	干粉，环氧聚酯，具有Chao强防腐功能

（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独Chuang的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先Jin计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。

电动对夹软密封蝶阀零件材料

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

电动对夹软密封蝶阀性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸气、煤气、油品等

电动对夹软密封蝶阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供良好的服务！

相关名称：电动对夹软密封蝶阀,D971X电动对夹式蝶阀,D941X电动法兰蝶阀

通径	L	L1	L2	B	B1	B2	H2	D1	执行机构选本
50	161	71.5	40	120.5	62	42.6	297	92	ODL-005	EXI-TORK-005
65	161	71.5	40	120.5	62	45.6	310	106	ODL-005	EXI-TORK-005
80	161	71.5	40	120.5	62	45.6	331	122	ODL-005	EXI-TORK-005
100	188	71.5	40	120.5	62	51.6	348	150	ODL-008	EXI-TORK-008
125	268	81	40	165	75	55.6	428	177	ODL-010	EXI-TORK-010
150	268	117	40	268	119	55.6	447	204	ODL-020	EXI-TORK-020
200	268	117	40	268	119	59.6	481	260	ODL-040	EXI-TORK-050
250	268	117	40	268	119	67.6	520	314	ODL-060	EXI-TORK-060
300	268	117	40	268	119	77.6	548	370	ODL-080	EXI-TORK-080
350	268	117	40	268	119	79	583	422	ODL-100	EXI-TORK-120
400	268	117	40	268	119	105	615	473	ODL-200	EXI-TORK-200
450	268	117	40	268	119	112	819	526	ODL-300	EXI-TORK-300
500	268	117	40	268	119	129	847	577	ODL-400	EXI-TORK-400

注：以上选配参数仅供参考，具体以实际情况为准

电动对夹软密封蝶阀是有蝶阀与ODL系列执行器机构配套，输入控制信号（4~20mA或1~5VDC）及单向电源即可控制运转，电动蝶阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、电动蝶阀特别是适合于介质粘稠、含颗粒、纤维性质的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
