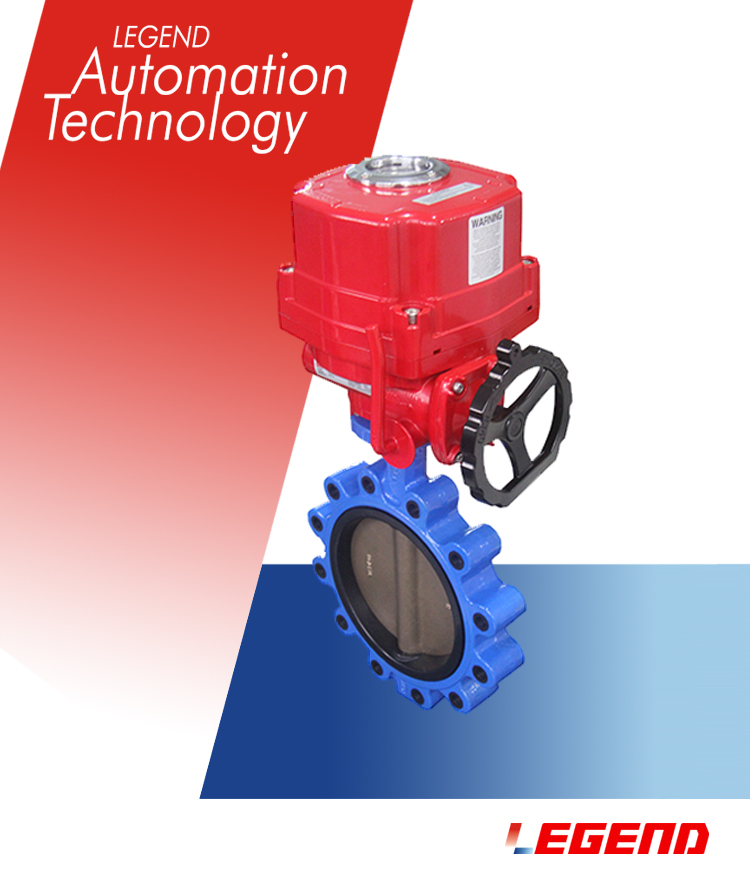

电动凸耳式蝶阀工作原理及结构特点

电动凸耳式蝶阀是现代工业流体控制领域中一种常见的自动阀门，它结合了电动驱动的便捷性与凸耳式蝶板的设计，实现了远程操控与调节功能。其工作原理基于电动驱动装置，当接收到控制信号时，电机转换电能为机械能，通过传动装置带动蝶板绕其轴线旋转。蝶板的旋转角度直接决定了阀门的开度，进而调节或截断流体流通。特别地，凸耳式蝶阀的蝶板设计使得其在旋转过程中，凸耳与阀座紧密贴合或分离，确保了良好的密封性能。

结构特点方面，电动凸耳式蝶阀展现出了多方面的优势：

紧凑轻便：阀门结构设计紧凑，体积小、重量轻，便于安装和维护。

快速启闭：仅需90度旋转即可实现阀门的全开或全关，操作迅速。

低摩擦损耗：蝶板与阀座之间的凸耳设计减少了开关过程中的摩擦，降低了操作扭矩，延长了使用寿命。

流量调节灵活性：在开启角度介于小开度到较大开度之间时，能进行较为灵敏的流量调节。

密封多样性：提供弹性密封或金属密封选项，适应不同介质和工况要求，保证密封的可靠性和耐用性。

对夹式连接：采用对夹式安装方式，通过双头螺栓直接固定于管道法兰之间，简化了安装步骤，节省了空间。

综上，电动凸耳式蝶阀以其结构简单、操作便捷、调节灵活及维护方便等特点，在水处理、供暖通风、化工、食品加工等多个行业中得到广泛应用，是实现流体自动化控制的理想选择。
