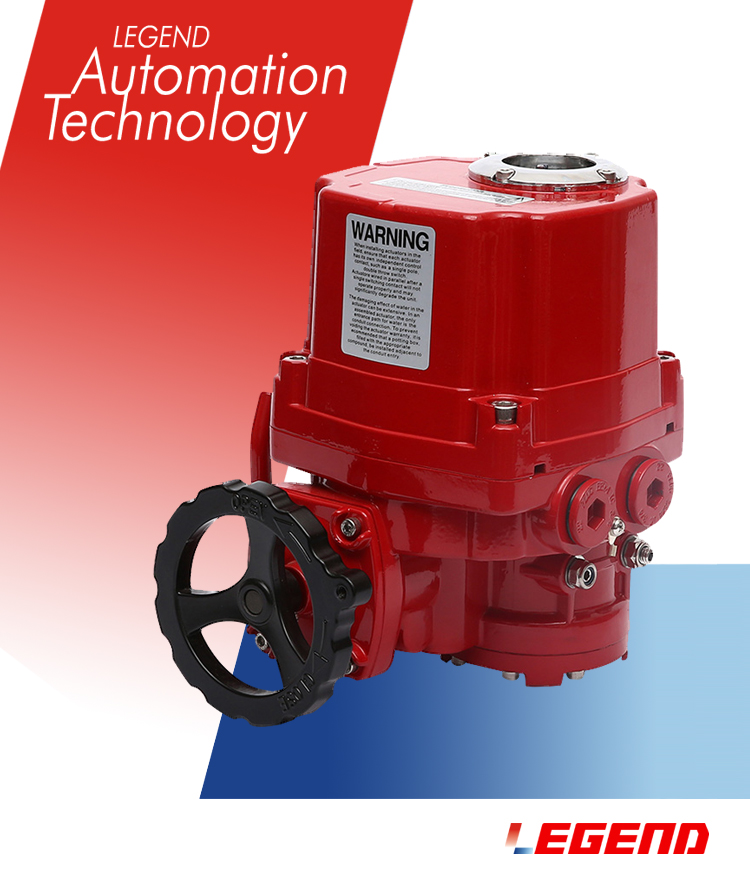

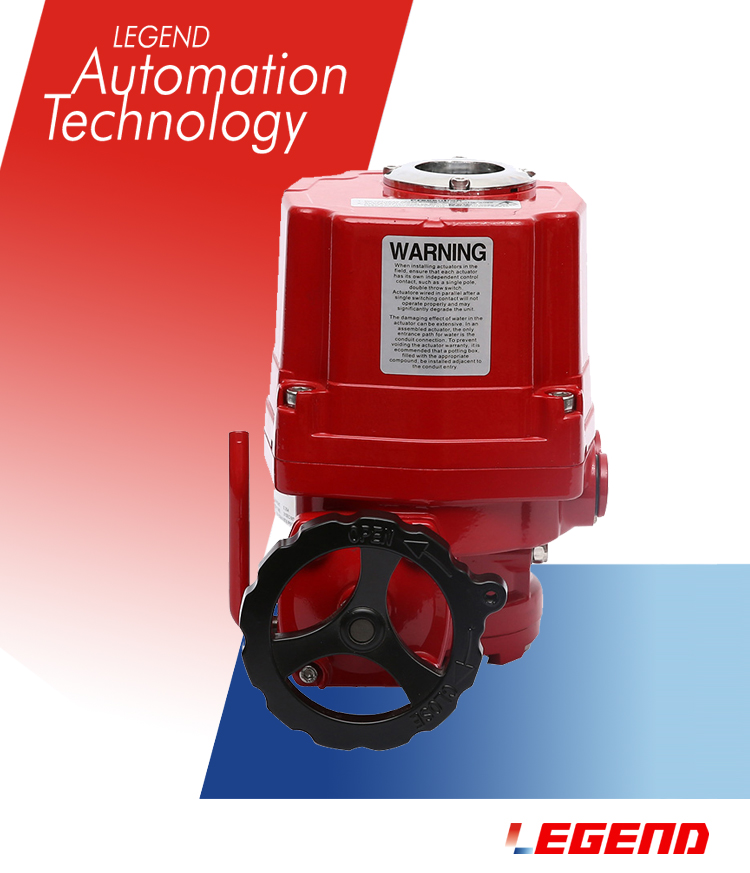

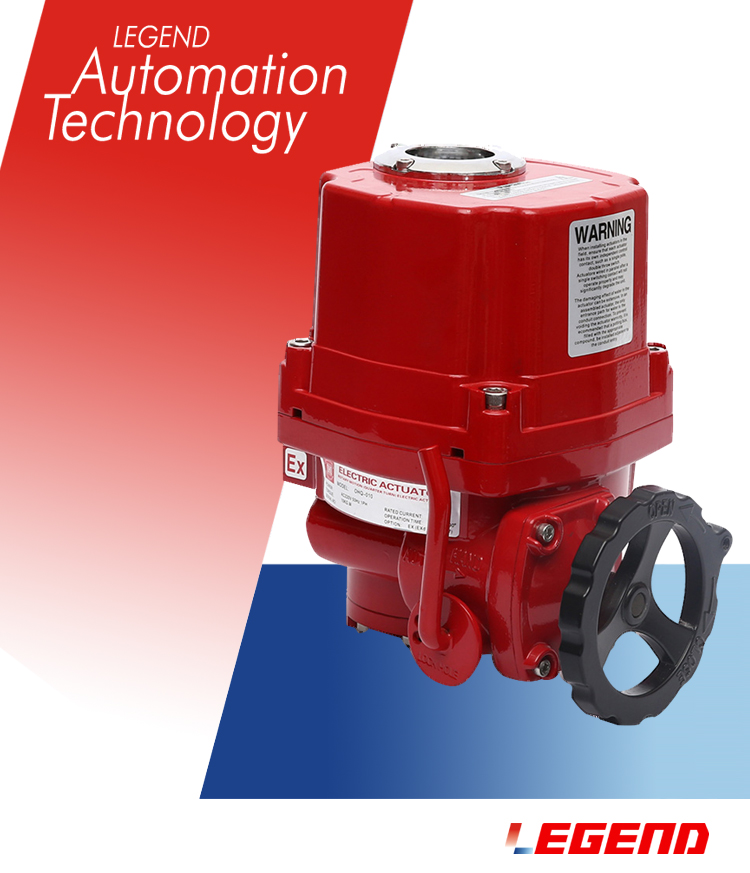

EI-TORK-010防爆电动执行器

EI-TORK-010防爆电动执行器用于控制0～270旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，Zui大输出扭矩达4000 N•M。(该产品已获得CE与防爆认证证书，产品质量具有保障)
2.　性能特点
2.1壳体
壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。
2.2电机
全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
2.3手动结构
手轮的设计保证An全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：在电机不通电的状况下，电动执行器将保持永Jiu手动状态）
2.4指示器
指示器安装在中心轴上，可以观察阀门位置。镜面采用凸透镜设计，不积水，观察更方便。
2.5干燥器
用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
2.6限位开关
机械，电子双重限位。机械限位螺钉可调，An全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能准确并方便地设定位置,无需电池支持。(微动开关接点均为银质触点)
2.7扭矩开关
可提供过载保护（CHQ-005/008/010除外），在阀门卡涩，有异物时，自动断开电机电源，更有Xiao的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
2.8自锁
精密的双蜗轮蜗杆机构可高Xiao传输大扭矩，效率高，噪音低（Zui大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高Xiao润滑脂，使用无需再加油。
2.9防脱螺栓
拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采用不锈钢材质。
2.10安装
底部安装尺寸符合ISO5211国Ji标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
2.11线路
控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有Xiao满足各种附加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工。）
2.12智能模块
采用集成度高，功耗很低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有Xiao隔离，很大程度地提高了软件及硬件的抗干扰性能及耐温性。
2.13阀位数字显示
执行器在打开或关闭过程中，阀位的变化在液晶屏上以大数字方式实时显示。
2.14相序自动调整
智能型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题。

标准件技术参数
