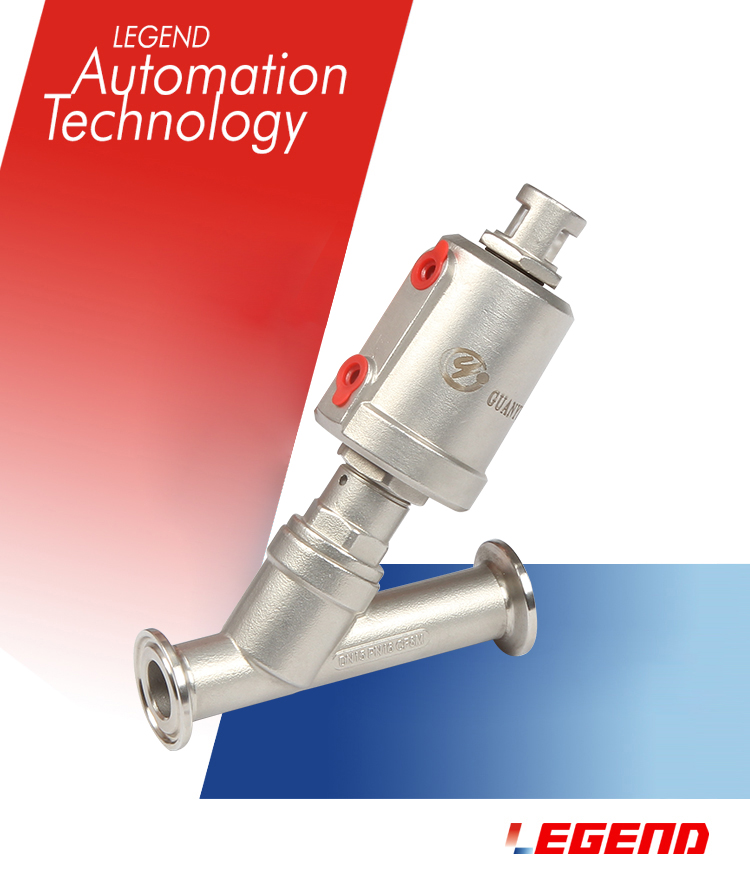

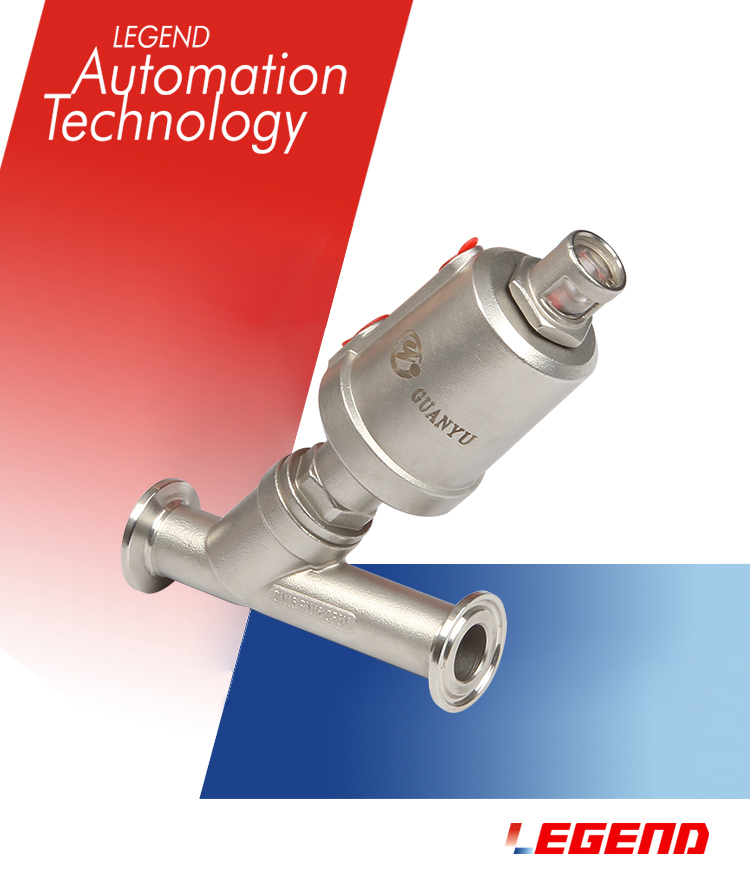

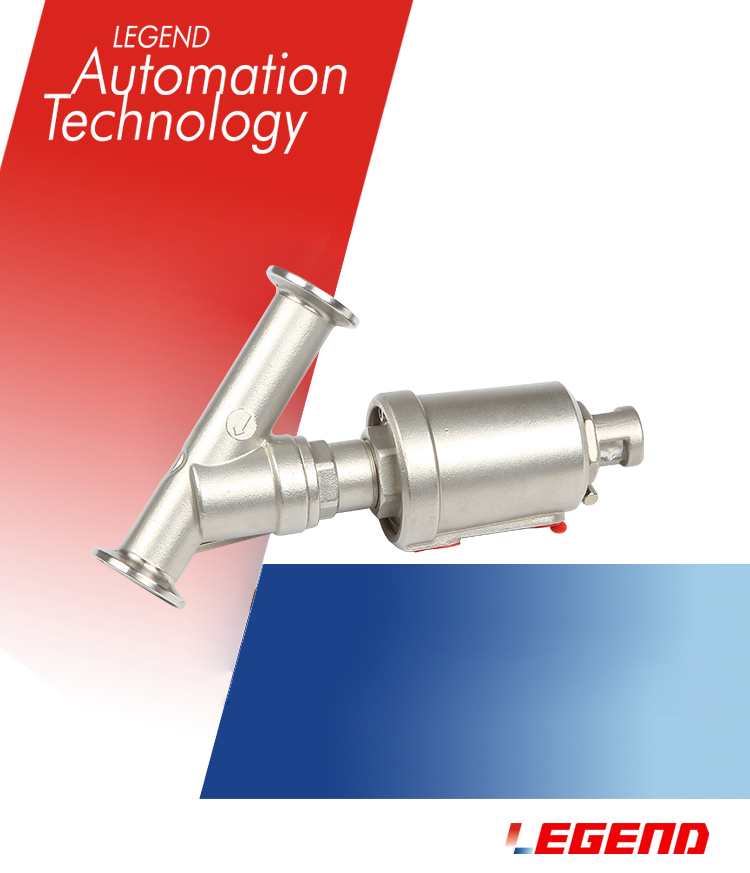

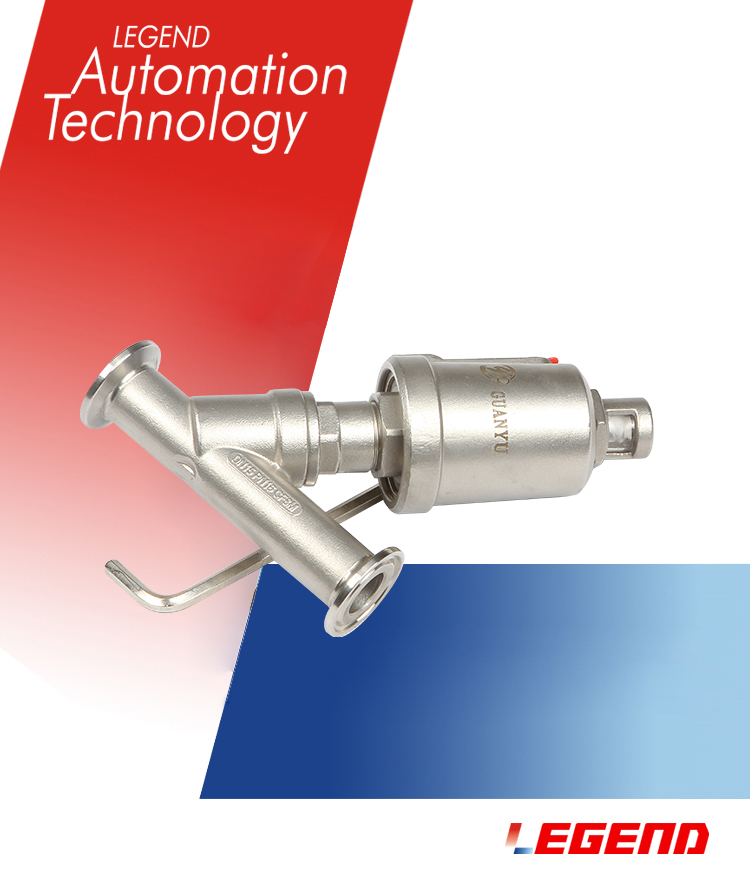

气动角座阀

气动角座阀安装说明书

在安装使用气动角座阀前，请确认您的使用环境及操作条件是否符合本说明之要求。因错误使用产品或盲目操作导致的任何问题，我公司概不承担责任！

工作原理

在非工作状态时，单作用阀由于弹簧力的作用，阀门常闭（开）。当执行器活塞被压缩空气作用时，阀门打开（关闭）。双作用形式靠压缩空气控制阀门的打开与关闭。

注意事项

1、安装使用中注意防漏检查。

2、管路介质为高温流体时，请做好防护措施，以免烫Shang。

3、执行器气源要求保证干燥、清洁。

4、检查气源压力值（0.3~0.8Mpa）在许可范围内并锁定。

5、检查环境温度在许可范围内：-10℃ ~ +80℃。

6、检查介质温度在许可范围内：PTFE：-10℃ ~ +180℃。

7、检查观察指示杆指示是否正常。

安装与拆卸

1、根据具体条件选择阀门 安装方向

2、安装时，注意管路清理干净，确保介质中无杂质和焊渣，以免损坏阀口与阀芯，造成泄漏

3、安装焊接式角座阀阀门时，请先将执行器卸离阀体。

4、选择适当调节范围的调压表。

5、确保气源容量及压力范围足够。

6、安装阀门时，请在阀体连接螺纹处涂上少量螺纹专用润滑脂（介质为氧气或食品除外），然后拧紧。

7、检查各连接处，保证密封完好。

8、拆卸阀体或更换阀芯密封垫时，请在常温常压、阀门开启的状态下进行，以免对螺纹和人身造成伤害。
