内螺纹连接球阀及对焊接球阀分为整体式、两段式及三段式。
阀体铸造采用台湾引进的先Jin工艺，结构合理、造型美观。
阀座采用弹性密封结构，密封可靠，启闭轻松。

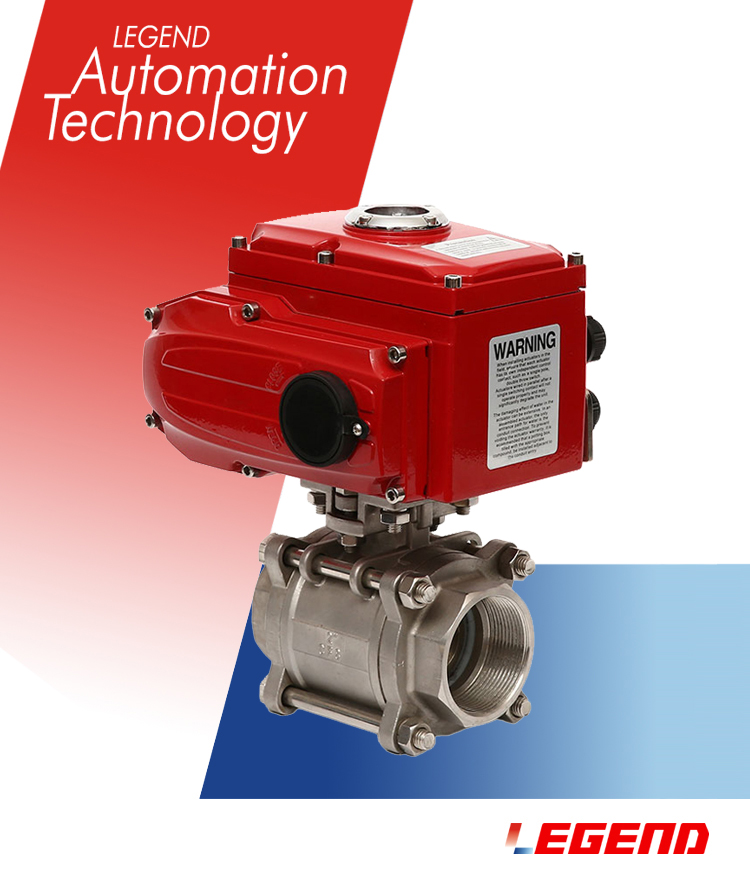

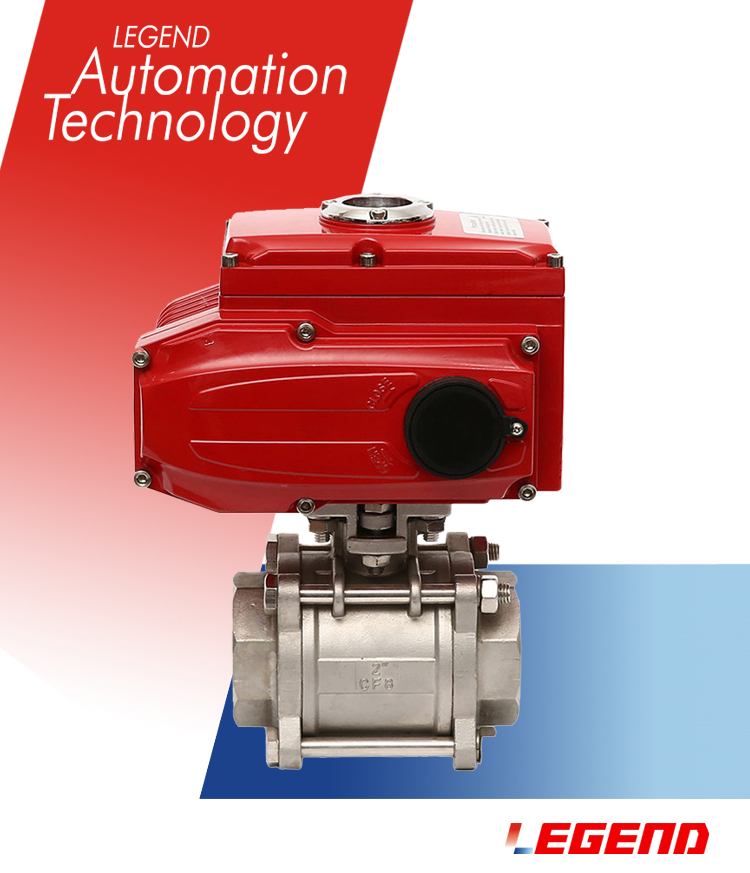

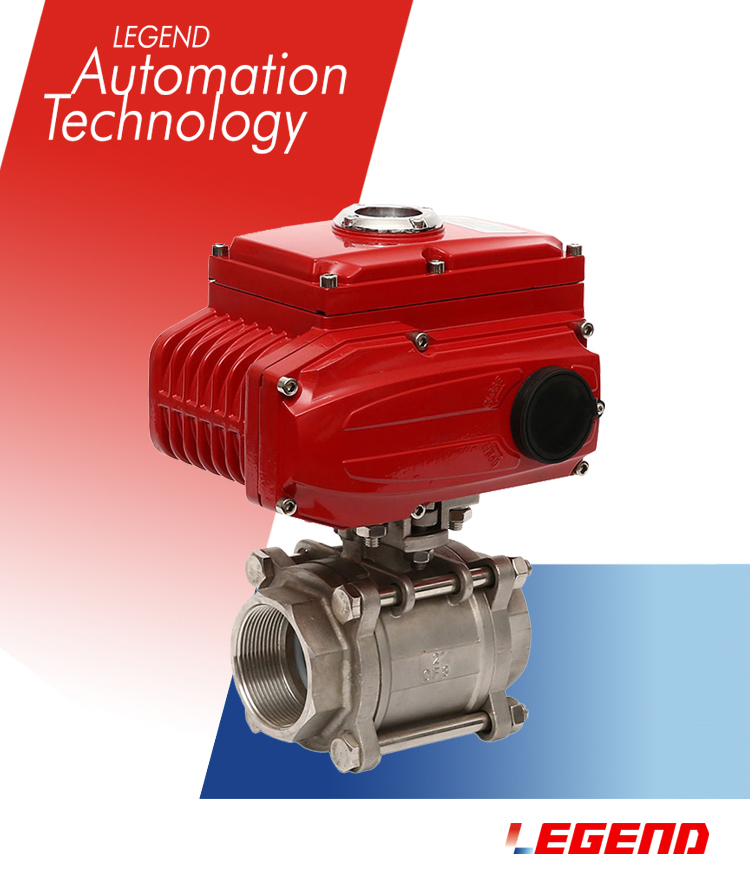

罗赞公司的电动三片式球阀内螺纹适用于PN1.0～10.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，电动丝扣球阀用于两位切断、调节的场合。用于截断或接通管路中的介质。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号220VAC电源即可运转。电动三片式球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动三片式球阀可分为：电动丝扣球阀、电动焊接球阀。可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 阀体形式 | 三片是精铸阀体 | |||||||||
| 连接形式 | 螺纹式、焊接式 | |||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||
| 流量特性 | 近似快开型 | |||||||||
| 动作范围 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) | |||||||||
| 基本误差 | ±1% | |||||||||
| 回差 | ±1% | |||||||||
| 死区 | ≤1%(可调) | |||||||||
| 可调范围 | 250：1 | |||||||||
| 配置执行机构 | 可配EI-TORK,EXI-TORK等系列角行程电动执行机构 | |||||||||
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) | |||||||||
| 连接方式 | 内螺纹连接 | 对焊连接 | |||||
|---|---|---|---|---|---|---|---|
| 零件名称 | 阀体阀盖 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 球体、阀杆 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
| 密封圈、填料 | 增强聚四氟乙烯、对位聚苯 | ||||||
| 适用工况 | 适用介质 | 水、蒸汽 、油品等 | 硝酸等腐 蚀性介质 | 醋酸等腐 蚀介质 | 水、蒸汽 、油品等 | 硝酸等腐 蚀性介质 | 醋酸等腐蚀介质 |
| 适用温度 | -29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯) | ||||||
