功能强劲、体积小巧、使用方便
采用独Chuang的球型凸出结构
免加油免点检、防水防锈、任意角度安装。
保护装置有双重限位、过热保护、过载保护。

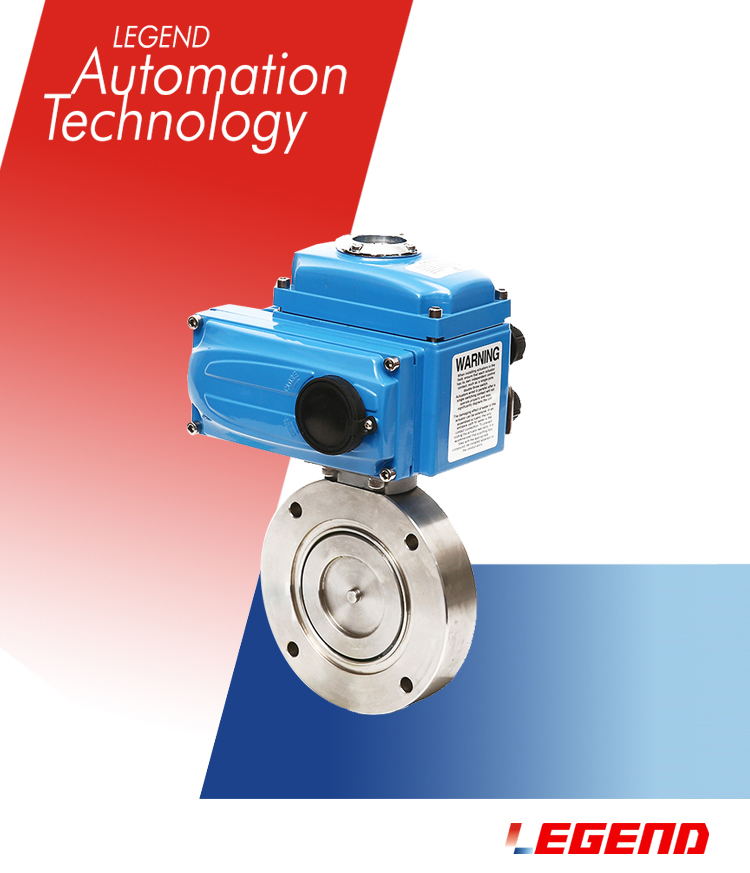

电动高真空蝶阀适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。电动高真空蝶阀密封型蝶阀，蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。其结构为双阀座形式，两座之间以及轴端处均为橡胶眯缝与压力水（压值0.25MPa）相结合形式密封。如用户需要，可在阀体闭上加装电热装置。
| 型号 | GUD-F-2.5C | GUD-PPL-2.5C | |
|---|---|---|---|
| 公称压力（MPa) | 0.25 | 0.25 | |
| 试验压力（MPa) | 强度试验 | 0.4 | 0.4 |
| 密封试验 | 0.275 | 0.275 | |
| 工作压力（MPa) | 0.25 | 0.25 | |
| 适用介质 | 无腐蚀饱和水蒸汽 | ||
| 适用温度 | ≤120 | ≤200 | |
| 真空浅漏率 | ≤6.67×10-2PaM3S-1 | ||
| 法兰连接尺寸标准 | GB25555～2556-81 | ||
| 压力试验标准 | GB/T13927-92 | ||
| 执行器类别 | 引进型EI-TORK系列执行器参数 | 引进型EXI-TORK系列执行器参数 |
|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC | |
| 输出力矩 | 50N·M～2000N·M | 50N·M～4000N·M |
| 动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
| 动作时间 | 15秒/30秒/60秒 | 18S～112S |
| 保护装置 | 过热保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮.操作 |
| 机械限位 | 电气、机械二重限位 | 电气、机械二重限位 |
| 防护等级 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT6,ExdⅡ CT5 |
| 位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | 鼠笼式异步电机 |
| 进线接口 | 2个 G1/2〞M18*1.5 | 2个 PF 3/4” |
| 壳体材料 | 铝合金 | 铝合金 |
| 外涂层 | 干粉，环氧聚酯，具有Chao强防腐功能 | |
（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独Chuang的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先Jin计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。
| 零件名称 | 材料 |
|---|---|
| 阀体、阀板 | Q235-A、F钢板 |
| 阀轴、密封座 | 2Cr13、1Cr18Ni9Ti |
| 蝶板密封圈 | 三元乙橡胶、氟橡胶 |
