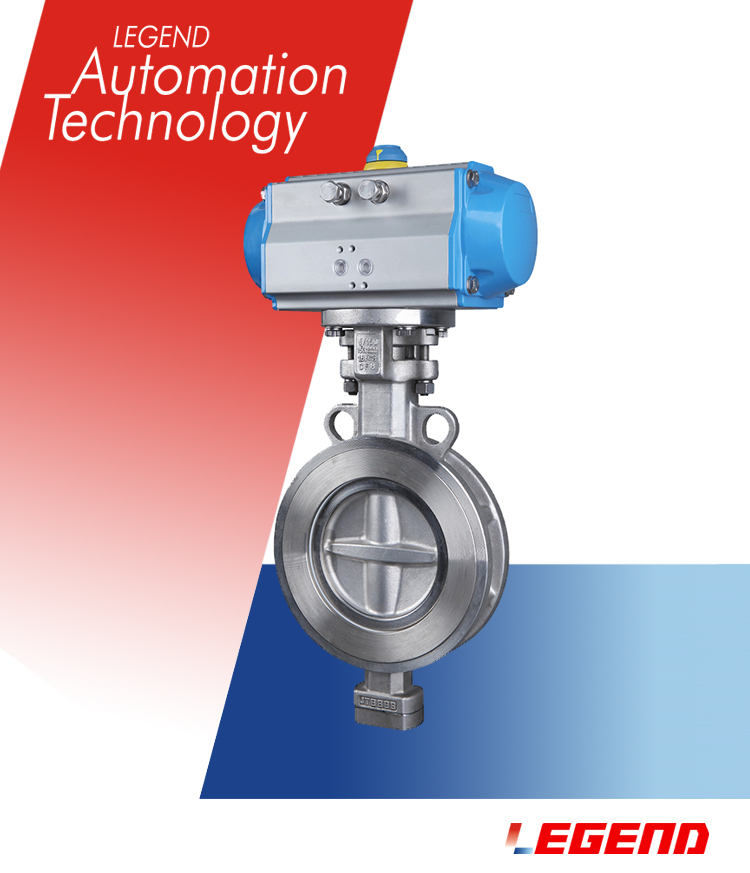

气动高性能蝶阀

气动高性能蝶阀

公称压力0.6MPa~4.0MPa，温度范围-29~160℃。适合在高频次启闭工况下使用。其凭借优良的密封性能、超长的使用寿命和精致的外形优势，在诸多场合成功取代传统蝶阀、球阀、闸阀等。用于：中温水系统、压缩空气、真空系统，腐蚀性物料，烯烃物料。

特点

1、 双偏心结构，阀杆、蝶板的两个偏心，实现阀门打开瞬间密封即脱离，减少摩擦损失，提高使用寿命。双偏心蝶板配合圆弧面阀座，密封面的机械摩擦系数仅为0.07，磨损Ji小，启闭轻松自如，有Xiao延长使用寿命，达到20万次启闭无故障，200万次无金属损伤。

2、 “沟槽”形圆弧面密封圈：

a, 密封圈材料：可依照介质温度和压力，选加玻璃纤维或碳纤维（PTFE、RTFE、FPT）等，取得更高的工作性能。

b, 有Xiao利用“沟槽”形圆弧面密封圈形体变形，阀板在关闭时，阀座受挤压发生微量形变，实现弹性密封，比压均匀无泄漏。

c, 在阀板关闭的时候，“C”形的结构形体变形，可以有Xiao利用正向和反向介质自身的压力，实现双向无差别密封。

3、 V型接叠设计的轴向填料，受填料压盖沿轴向压力作用，实现自激密封，有Xiao防止外漏。适合高频率开、闭动作的工况。

4、 阀轴采用侧销与阀板连接，有Xiao提高了阀轴的强度（阀杆的抗剪切能力）。

5、 阀轴两端均有特设的车轮毂式的开口定位环，有Xiao的防止了阀板开启或关闭时造成的阀轴上下动作，从而直接造成顶撞执行器使之发生漏气现象。

6、 蝶板四周边缘经镀铬处理之后，又经数控机床加工并打磨电抛光等多道加工工序，密封面光洁度达到11级（镜面级）。

7、 阀腔内带过力矩限位设置，防止执行器力矩过大或其他突发情况，导致阀板关过,造成密封圈的损坏而出现内漏现象。
