电动真空蝶阀工作原理及结构特点

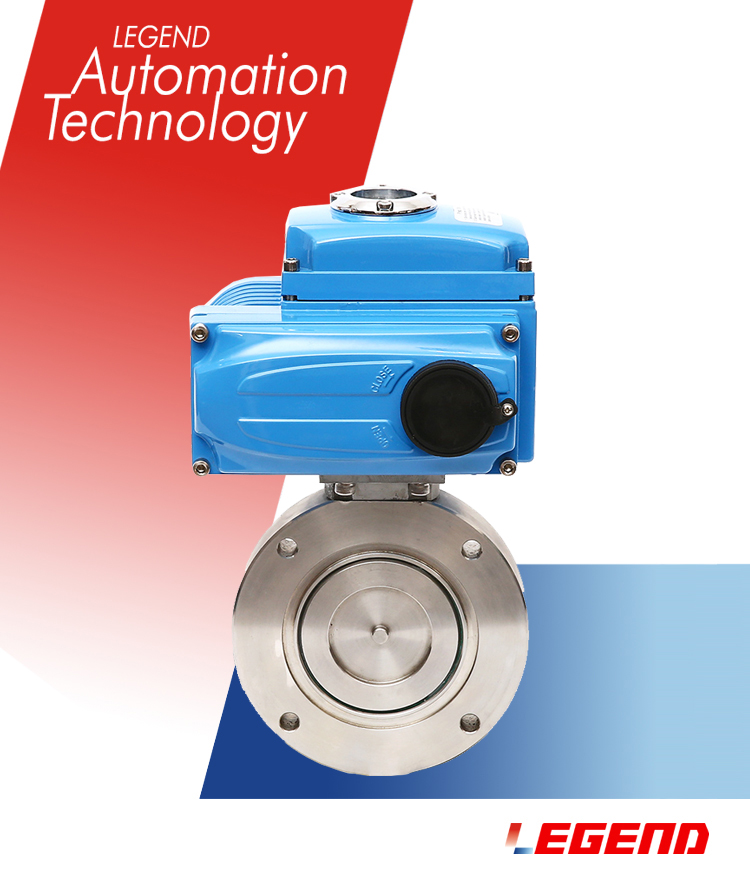

电动真空蝶阀是专为真空或低压环境设计的自动化控制阀门，它融合了蝶阀的结构优势与电动驱动的便利性。其工作原理基于电动执行器的驱动力，当电源接通后，执行器内的电机启动，通过传动装置使蝶板在阀体内沿中心线旋转。蝶板的旋转角度通常在0°到90°之间，实现阀门从全开到全关的转换，从而控制真空系统中气体的流通与隔离。蝶板与阀座的密封面经过设计，确保在低真空压力下也能达到良好的密封效果，避免外界空气渗入或真空室内气体泄露。

结构特点方面，电动真空蝶阀采用上装式设计，减少了阀体连接螺栓数量，这不仅增加了阀门的结构强度与可靠性，也减少了系统自重对阀门正常工作的潜在影响。阀体和阀板材质往往选用耐腐蚀、耐磨损的高性能材料，以适应苛刻的真空作业环境。此外，为了满足不同行业的特定需求，如煤化工、石油化工、橡胶制造、造纸及制药等，电动真空蝶阀还可能配备有特殊的密封材料，如氟塑料、橡胶等，以提高其在特定介质中的适用性和使用寿命。

综上所述，电动真空蝶阀凭借其灵活的控制性能、增加的结构可靠性和广泛的适用性，在真空技术和相关工业流程中发挥着关键作用，是实现真空系统、稳定运行的重要组件。
