法兰式与对夹式电动蝶阀的结构与选择指南

法兰式电动蝶阀和对夹式电动蝶阀是工业管道中常见的两种电动蝶阀类型。它们在结构、安装方式、适用场景等方面存在一定差异。以下是它们的详细比较与选择指南：

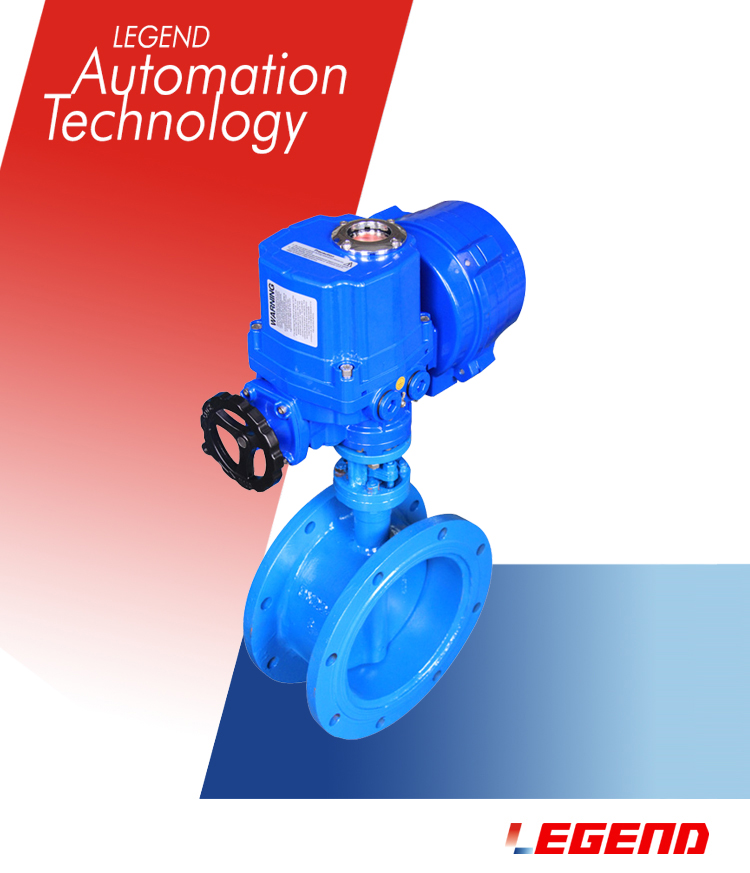

一、法兰式电动蝶阀

1. 结构特点

法兰连接：法兰式电动蝶阀采用法兰连接方式，阀体两端有法兰，用螺栓将阀门固定在管道上。

密封结构：通常配备密封圈或密封垫片，提供可靠的密封性。

电动执行：电动执行可控制阀门的开关及调节，适用于自动化控制系统。

2. 优缺点

优点：

连接稳固：法兰连接方式使阀门与管道连接更稳固，适用于较大直径的管道。

密封性能好：法兰式蝶阀通常具有较好的密封性能，适合需要严格密封的场合。

承受压力大：法兰连接可以承受较高的压力，适用于高压系统。

缺点：

安装空间要求高：由于法兰式蝶阀需要法兰的空间，安装空间要求较大。

维护困难：法兰式蝶阀的拆装可能需要拆除法兰螺栓，维护较为复杂。

3. 适用场景

高压或高温的管道系统。

需要较高密封性能的场合。

大直径管道和重型设备。

二、对夹式电动蝶阀

1. 结构特点

对夹连接：对夹式电动蝶阀采用对夹连接方式，即阀门的两侧没有法兰，而是直接夹在管道之间，通过螺栓固定。

密封结构：对夹式蝶阀也配备密封圈，提供良好的密封性能。

电动执行：电动执行可以控制阀门的开关和调节，适用于自动化控制。

2. 优缺点

优点：

安装方便：对夹式蝶阀安装较为简便，不需要法兰，对管道的改动较小。

空间占用小：相对于法兰式蝶阀，对夹式蝶阀的结构更紧凑，占用空间小。

维护较简单：阀门的拆卸和维护较为简便，通常只需松开夹紧螺栓。

缺点：

承压能力较低：对夹式蝶阀的承压能力相对较低，不适合高压系统。

密封性能有限：在某些高要求的密封场合，可能不如法兰式蝶阀表现好。

3. 适用场景

低至中压的管道系统。

需要节省空间的场合。

维护和安装要求较高的场合。

三、选择指南

1. 根据管道压力和温度

高压/高温环境：选择法兰式电动蝶阀。其法兰连接能够承受更高的压力和温度。

低压/中温环境：选择对夹式电动蝶阀。适用于压力和温度要求相对较低的场合。

2. 根据安装空间

空间紧张：选择对夹式电动蝶阀。其结构更紧凑，占用空间小。

空间充足：选择法兰式电动蝶阀。虽然占用空间较大，但提供更好的密封性和承压能力。

3. 根据维护需求

维护简便：选择对夹式电动蝶阀。其拆卸和维护相对简单。

长期稳定性：选择法兰式电动蝶阀。如果需要长期稳定运行，并且维护不频繁，可以选择法兰式。

4. 根据密封要求

高密封性：选择法兰式电动蝶阀。其密封性能通常优于对夹式。

一般密封性：选择对夹式电动蝶阀。如果密封要求不是特别高，对夹式即可满足需求。

四、总结

法兰式电动蝶阀和对夹式电动蝶阀各有其特点和适用场景。法兰式蝶阀适合高压、高温和要求严格密封的场合，而对夹式蝶阀适用于低压、中温以及空间紧凑的场合。选择合适的蝶阀类型应根据具体的应用需求、管道压力、温度、空间限制以及维护要求来决定。
