电动球阀工作原理及控制特性解析
发布时间:2024-07-18 关注次数:
电动球阀是一种通过电动执行器驱动的阀门,用于控制流体的流通,广泛应用于工业自动化系统中。其工作原理及控制特性如下:
工作原理:

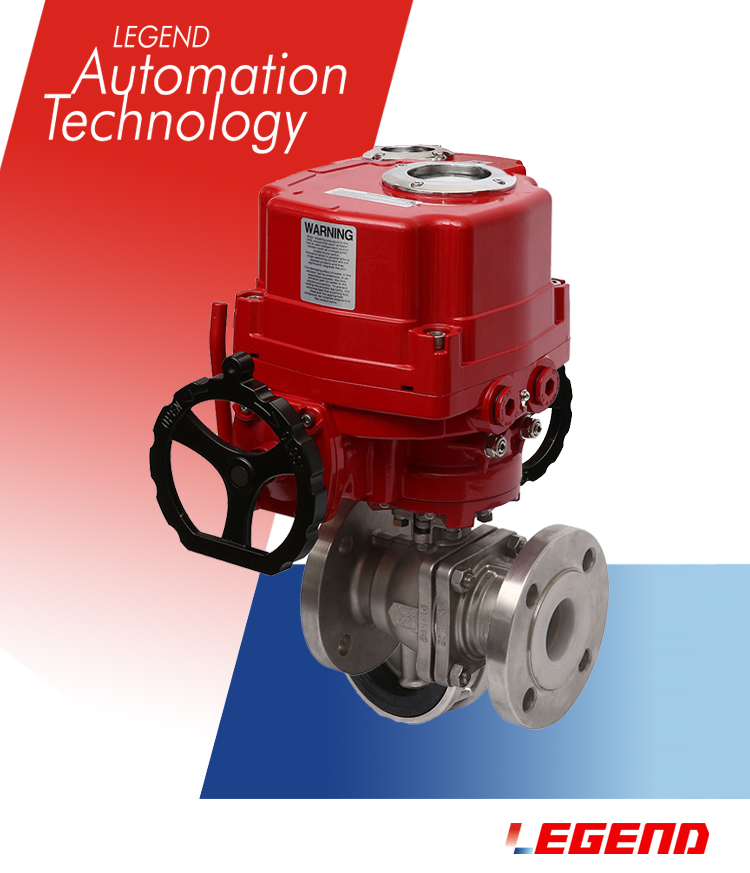

基本结构:电动球阀主要由球体、阀座、阀杆、电动执行等部分组成。球体通常是一个中间带孔的球形部件,可以绕阀杆旋转。
流体控制:当电动执行器接收到控制信号后,它通过内部的电机、齿轮、蜗轮蜗杆等传动装置,带动阀杆旋转,进而使球体转动。球体上的孔与阀门两端的流道对齐时,阀门开启,流体可以自由通过;当球体旋转90度,使孔与流道垂直时,阀门关闭,阻止流体流动。
密封机制:球体与阀座之间设计有密封结构,确保在阀门关闭状态下,流体不会泄漏。常用的密封材料有PTFE、金属密封等,根据介质的性质选择合适的密封类型。
![1721271203439864.jpg e1058c3cbdbba52c175c3abdce1cb295_093937553722.jpg](/upload/image/20240718/1721271203439864.jpg)
控制特性:
远程控制:电动球阀可以通过远程控制系统发送的电信号(如4-20mA电流信号或数字信号)进行控制,实现阀门的远程开启、关闭或调节,非常适合自动化控制系统。
比例控制:部分电动球阀支持比例控制,即阀位的开度与输入的控制信号成比例,使得流体流量可以根据实际需求进行调节。
保护功能:电动执行器通常配备有过载保护、过热保护等功能,确保在异常情况下不会造成设备损坏或事故。
多种控制模式:除了常见的开关控制外,电动球阀还支持手动/自动切换,便于在系统故障或维护时进行手动操作。
诊断与反馈:现代电动球阀通常具备状态反馈功能,能够实时监控阀门的位置、故障状态等信息,并将这些信息反馈给控制系统,便于系统监控和故障排查。
安装灵活性:由于电动执行器与阀门主体分离设计,电动球阀可以根据现场条件灵活选择安装方向,方便维护和替换。
