电动蝶阀工作原理及控制方式详解

电动蝶阀作为一种自动控制阀门，广泛应用于工业流程控制和流体管理系统中，其工作原理及控制方式如下：

工作原理：

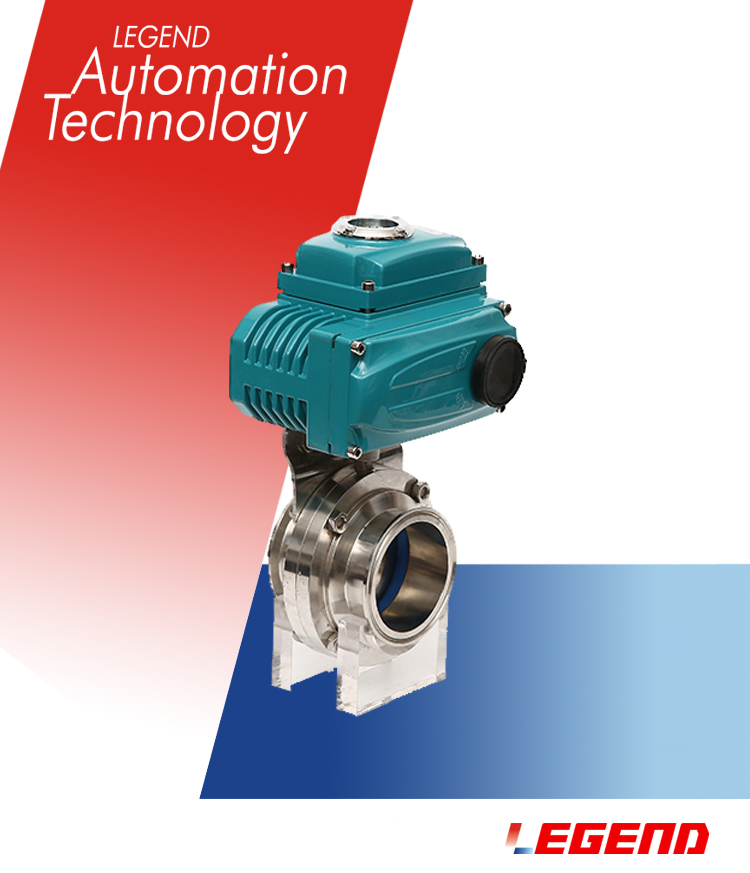

结构组成：电动蝶阀主要由蝶板、阀体、阀杆、电动执行器及必要的密封件构成。蝶板位于阀体内，通过阀杆与电动执行器相连。

开启与关闭过程：当电动执行器接收到控制信号（如电信号）后，内置的电机启动，通过齿轮、蜗轮蜗杆或螺旋转换电机的旋转运动为阀杆的直线或旋转运动。阀杆带动蝶板旋转，当蝶板旋转90度时，阀门完全开启，流体可以自由通过；当蝶板旋转至与阀座密封面平行时，阀门关闭，阻止流体流动。

密封形式：蝶板与阀座之间可采用橡胶、PTFE等软性材料密封，或者金属对金属硬密封，根据工况选择不同的密封形式以达到密封效果。

控制方式：

开关控制：基本的控制方式，通过电信号（如继电器输出的干接点信号）直接控制电动执行器，实现阀门的全开或全关。

模拟量控制：接收4-20mA电流信号或0-5V电压信号，电动执行器根据信号的大小调节蝶板的位置，实现阀门的连续调节，适用于需要控制流量的场合。

数字通讯控制：通过MODBUS、PROFIBUS等工业总线协议，实现阀门与上位机或PLC之间的双向通信，不但可以远程控制阀门状态，还可以获取阀门的工作状态、故障信息等。

手动控制：电动蝶阀通常配备有手动操作装置，如手轮或链条，当电源故障或维护需要时，可以手动开启或关闭阀门。

紧急切断控制：在特定要求的场合，电动蝶阀可以配备紧急切断功能，一旦检测到异常情况（如超温、超压），系统会立即自动关闭阀门，避免事故扩大。
