如何调节电动真空蝶阀？

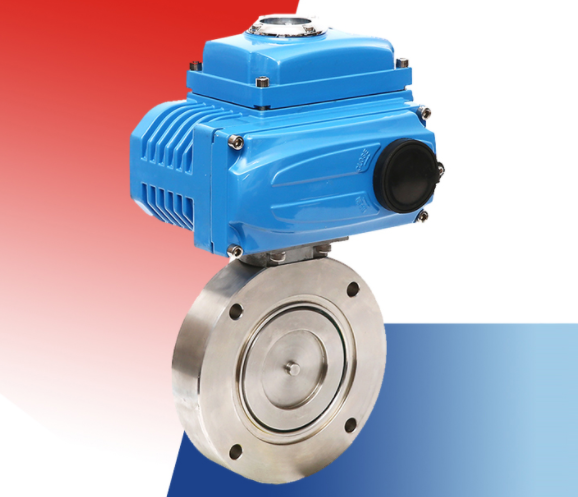

电动真空蝶阀采用回转式电动电子调节阀驱动装置，阀门的启闭可通过外接电源开关（采用手动分度开关或电脑控制）。外部输入信号或中间位置控制。这起到了连接或阻断真空管道中空气流动的作用。适用工作介质为空气和非腐蚀性气体。

电动蝶阀是采用中心线圆盘板与短结构钢板焊接而成的新型结构设计制造的。结构紧凑、重量轻、安装方便、流阻小、流通量大。,避免了高温膨胀的影响，操作方便。主体上无连杆或螺栓，工作可靠，寿命长。可多位置安装，不受介质流向影响。

电动真空蝶阀执行器在出厂前已经对单机和调节阀总成进行了调整，但考虑到运输和安装过程中的剧烈振动和冲击，在操作前必须进行检查。动作是准确的。如果有偏差，您可以按照以下步骤进行调整。

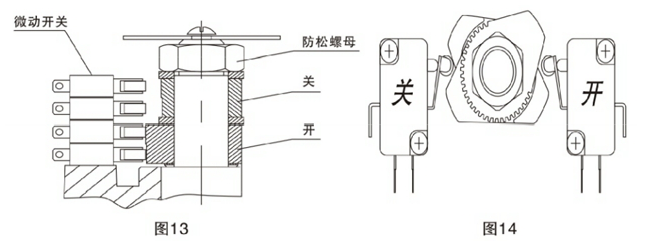

1、调整行程限制（图13和14）

转动手轮将执行器移动到美国的阀门位置。然后用扳手松开限位凸轮固定螺母，转动限位凸轮（黄色亮，红色灭）将限位开关（CLS）调整到可以下推的位置，然后调整限位凸轮螺母。拧紧.这样，当执行器完全关闭时，行程限位的位置就设定好了。完全打开时的位置也一样。

2、调整机械限位

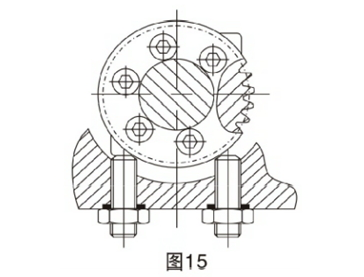

松开机械限位螺钉的锁紧螺母，手动将执行器移Zhi全关位置，转动限位螺母，碰到内扇形齿轮停止转动，松开两圈。 Zui后，拧紧锁紧螺母。这样，当执行器完全关闭时，机械限位的位置就设置好了。全开时的位置也可同样设置。如图15：

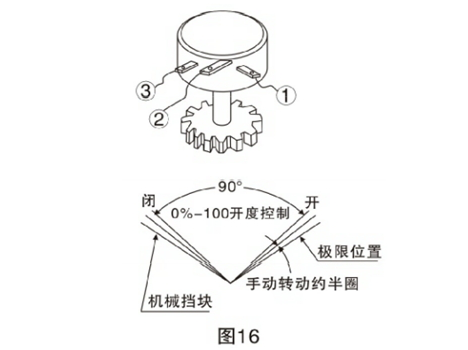

3、电位器调节

电位器作为反馈信号输出到执行器，具有三个输出端子，其中引脚②连接到电位器滑臂。(1)当脚接在执行器上时，与滑臂的阻力一一递减。③脚接执行器，滑臂间的阻值不断递减（注意：电位器没有被挡住。值超过零，跳动现象）。用手柄将阀门转到全开位置，参照限位开关的操作。用万用表测量，将端子②脚的电阻调整到35Ω～60Ω。如果不正确，可以通过转动电位器的驱动齿轮进行调整。
