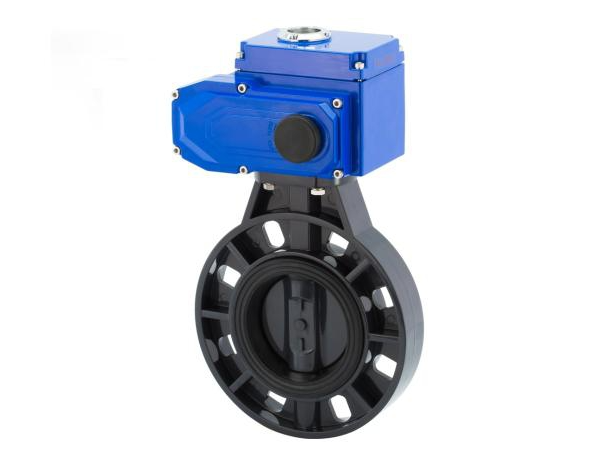

电动蝶阀的工作原理及应用

电动蝶阀是加热系统流量调节重要的调节装置。电动蝶阀该产品可用做管道系统的切断阀，控制阀和止回阀。附带手动控制装置，一旦出现电源故障，可以临时用手动操作，不Zhi于影响使用。广泛用于纺织、电站、石油化工、供热制冷、制药、造船、冶金、轻工、环保等领域。电动球阀电动球阀是工业自动化控制系统中的重要执行机构。

电动球阀是根据阀瓣的这种移动形式绕阀杆的轴线作旋转运动的阀门。阀座通口的变化是与阀瓣行程成正比例关系。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，是工业自动化过程控制的一种管道压元件。如果加热系统没有配备电动蝶阀，则不能称为热量计量和充电系统。

本文介绍了电动蝶阀的结构和原理。通过分析电动蝶阀的流量特性，结合散热器的流量特性，引入阀门权限的概念，阐述了散热器的热特性，电动蝶阀的流量特性和阀门权限。如何保证散热系统调整的有Xiao性;并介绍了电动蝶阀的安装方案，zui后，解释了电动蝶阀的节能效果。

1、散热器电动蝶阀的结构及工作原理

通过散热器温度控制阀实现用户室内的温度控制。散热器恒温器控制阀由恒温器、流量调节器和一对连接器组成。恒温器的核心部分是传感器单元，即温度包。温度包可以感应环境温度的变化并产生体积变化，驱动调节阀核心的位移，然后调整散热器内的水量以改变散热器的散热。恒温阀的温度设定温度可以人工调节。恒温阀将根据设定要求自动控制和调节散热器内的水量，达到控制室内温度的目的。

2、散热器的调节特性取决于散热器的热特性、电动蝶阀的流量特性和阀门重量的大小。

在一定开度时，电动蝶阀的流量与总开度之比g/gmax称为相对流量，在一定开度时，电动蝶阀的行程时间与总行程时间之比称为相对行程。相对行程与相对流量的关系称为电动蝶阀的流量特性，即g/gmax=f（l）。它们之间的关系是线性的、快速打开的、等百分比的和抛物线的。

对于散热器而言，从水力稳定性和热力分配的角度来看，散热量与流量之间的关系呈现出一组上抛曲线。随着流量g的增大，散热量q趋于饱和。为了使系统具有良好的调节特性，采用具有等百分比流量特性的控制阀来补偿散热器本身的非线性（1）。

重量对调整特性的影响。可调r是zui大流量与可由电蝶阀控制的zui小流量之比：

r=gmax/gmin

GMAX是电动蝶阀完全开启时的流量，可视为散热器的设计流程，且Gmin随电动蝶阀的功率变化而变化。在散热器系统中，由于电动蝶阀和散热器是串联的，因此r与阀门重量的关系是：r=rmax(2)。

以某型电动蝶阀和散热器为例，散热器的流量为5m3 / h，电动蝶阀的阀重为88％，实际可调比为28，相应的流量可以从99％调整到4％。 。在不同的入口和出口温度差异下，散热器的实际可调节散热范围如表所示。
